多效蒸發原理

在蒸發生產中，二次蒸氣的產量較大，且含大量的潛熱，故應將其回收加以利用，若將二次蒸氣通入另一蒸發器的加熱室，只要后者的操作壓強和溶液沸點低于原蒸發器中的操作壓強和沸點，則通入的二次蒸氣仍能起到加熱作用，這種操作方式即為多效蒸發。

多效蒸發中的每一個蒸發器稱為一效。凡通入加熱蒸汽的蒸發器稱為第一效，用第一效的二次蒸氣作為加熱劑的蒸發器稱為第二效，依此類推。采用多效蒸發器的目的是為了節省加熱蒸氣的消耗量。理論上，1kg加熱蒸氣大約可蒸發1kg水。

但由于有熱損失，而且分離室中水的汽化潛熱要比加熱室中的冷凝潛熱大，因此，實際上蒸發1kg水所需要的加熱蒸氣超過1kg。根據經驗，蒸氣的經濟性(U=W/D)，單效為0.91；雙效為1.76；三效為2.5：四效為3.33；五效為3.71等?？梢婋S著效數的增加，W/D的增長率逐漸下降，但是，隨著效數的增加，傳熱的溫度差損失增大，使得蒸發器的生產強度大大下降，設備費用成倍增加。當效數增加到一定程度后，由于增加效數而節省的蒸氣費用與所增添的設備費相比較，可能會得不償失。

多效蒸發流程

多效蒸發中第一效由一次蒸汽進行加熱，從第一效產生的二次蒸汽作為第二效的加熱蒸汽，而第二效的加熱室卻相當于第一效的冷凝器，從第二效產生的二次蒸汽又作為第三效的加熱蒸汽，如此串聯多個蒸發器，就組成了多效蒸發。由于多效操作中蒸發室的操作壓力是逐效降低的，故在生產中的多效蒸發器的末效帶與真空裝置連接。各效的加熱蒸汽溫度和溶液的沸點也是依次降低的，而完成液的濃度是逐效增加的。最后一效的二次蒸汽進入冷凝器，用水冷卻冷凝成水而移除。

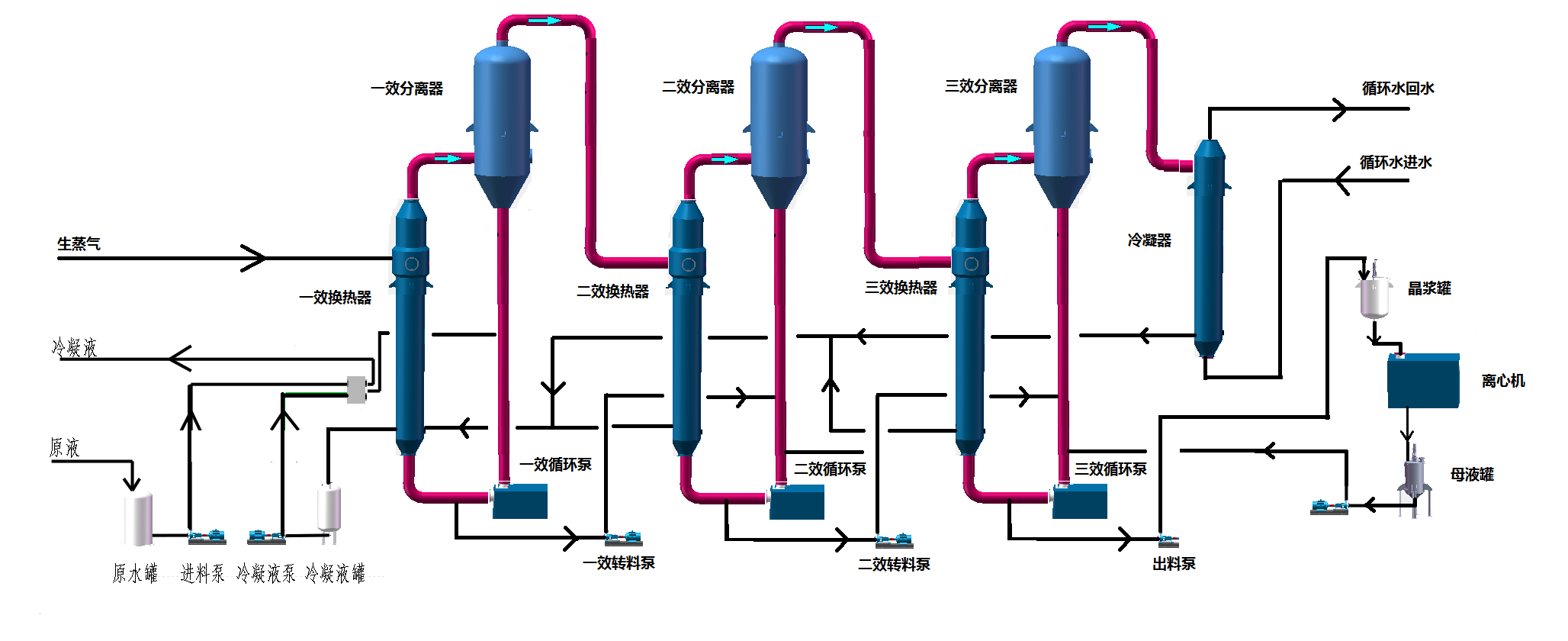

多效流程簡圖
